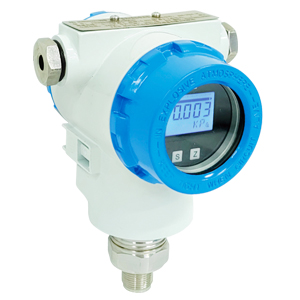

傳感器膜頭
工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給傳感器膜頭,被轉換為相應的電流，電壓或數字HART?(高速可尋址遠程發送器數據公路)輸出信號。
FB3351H系列傳感器還進行溫度測量，用于補償溫度影響。
在工廠的特性化過程中，所有傳感器都經受了整個工作范圍內的壓力與溫度循環測試。根據由此得來的數據產生修正系數，然后將系數貯存于智能板內存中，從而可保證變送器運行過程中能精確地進行信號修正。
電子線路板
電子板采用高性能集成電路與表面封裝技術。該板對傳感器的輸入信號進行修正，并進行線性化處理。電子板模塊的輸出部分將數字信號轉為模擬輸出，并與手操器進行通訊。
液晶表頭可顯示壓力值、電流值或量程的百分比。
數據存貯
組態數據存貯于變送器電子板模塊的永久性EPROM存貯器中。變送器掉電后，數據永久保存，故而上電后變送器能立即工作。
數/模轉換與信號傳送
過程變量以數字式數據存貯，可以進行精確地修正和工程單位的轉換。信號經修正后的數據轉換為模擬輸出信號。HART手操器可以直接以數據信號方式存取傳感器讀數，不經過數/模轉換以得到更高的精度。
通訊格式
FB3351H系列變送器采用HART協議進行通訊，該協議使用了工業標準Be11202頻移調制(FSK)技術。在模擬輸出上疊加高頻信號可以進行遠程通訊。采用該技術，能在不影響回路完整性的情況下，實現同時通訊和輸出。FB3351H系列變送器可與使用HART協議的主機進行通訊。
軟件功能
HART協議使用戶可以容易地使用FB3351H系列的菜單組態，測試與具體設定的功能。
組態
使用HART手操器可以方便地對FB3351H系列菜單進行電流調整、參數組態、HART信息、兩點微調、圖形監控。設定變送器的參數組態，包括：
·零點與滿點設置
·工程單位選擇
·線性或平方根輸出
·阻尼時間
·顯示模式
·顯示精度
HART信息可將信息性數據輸入變送器，以便對變送器進行識別與物理描述，包括：
·日期
·工位標識：8個字符以內
·工位描述：16個字符以內
·信息：32個字符以內
測試
當系統出現問題時,若操作員確認是回路有問題,可讓變送器給出特定輸出,以供回路測試。
具體設定
在變送器初始化階段和數字電子板維護時需進行具體設定。它允許對傳感器與模擬輸出進行微調,以符合工廠壓力標準。
選 項
液晶表頭
·數字表頭，2行，5位液晶顯示
·直接顯示數字?jǐn)?shù)據，精度更高
·按用戶要求顯示壓力、電流或量程百分比
·可360°旋轉，便于安裝
耐瞬變電壓保護
·一體化耐瞬變電壓保護端子
·電磁兼容符合國家標準：
《IEC6100-4-2》靜電放電抗擾度試驗 III級B類
《IEC6100-4-4》電快速瞬變脈沖群抗干擾度試驗 III級B類
《IEC6100-4-5》浪涌（沖擊）抗擾度試驗 III級B類
